Замки дверные



     3амки дверные применяются для замыкания дверей в жилых, служебных и других помещениях. По ГОСТ 5089—56 изготовлялись сувальдные и цилиндровые. По способу монтажа подразделяются на врезные (вдолбные) и накладные. Первые вставляются в специально выдолбленные с торцовой стороны двери глухие гнёзда, вторые крепятся на поверхности двери без врезки в дерево (с внутренней стороны запираемого помещения). По конструкции запорных устройств известны следующие варианты: а) с одним ригельным засовом; б) с ригельным засовом и роликовым фиксатором (катком); в) фалевые с ригельным засовом и приводимым в движение ручкой косым засовом — защёлкой; г) с комбинированным косым засовом, работающим в качестве защёлки на полоборота и в качестве ригельного засова при дополнительном полном обороте ключа или ручки; д) замки-защёлки с одним засовом — полуоборотные. Косые засовы во всех дверных замках согласно стандарту делали переставными, для возможности их установки в корпусе скосом в ту или иную сторону, в зависимости от того, в какую сторону открывается дверь — наружу или внутрь. Направление скоса косого засова не следует смешивать с понятием «правых» и «левых» замков дверных. Так называют замки дверные в том случае, когда их можно устанавливать только так, чтобы засовы были обращены соответственно вправо или влево. Это относится в основном к накладным сувальдным замкам дверным, в которых ключевина при неправильном использовании оказывается в перевёрнутом виде. Такие замки дверные выпускались в двух вариантах — правые и левые. Большинство дверных замков являлись универсальными и были применимы для монтажа на любой двери. 3амки дверные комплектовались запорными планками с гнездами под выдвигаемые засовы и фиксаторы. Основной засов может управляться ключом с обеих сторон двери или изнутри ручкой, а снаружи ключом. Косой засов (защёлка) открывается в одних замках только двусторонними фалевыми ручками, в других — изнутри как ручкой, так и ключом, а снаружи только ключом, который управляет одновременно ригелем и защёлкой посредством специального рычага, связывающего оба засова (рычаг перевода защёлки). Ригельные засовы перемещаются одним или двумя полными оборотами ключа, а защелки, при наличии рычага перевода, — полуоборотом.

     Цилиндровые механизмы в зависимости от конструкции замков дверных изготовлялись одинарные и сдвоенные.

а) Одинарные — для дверных замков, управляемых ключом только с внешней стороны двери. Такие механизмы врезаются в дверь отдельно и затем соединяются с запорным устройством замка своим поводком в виде планки, которая вставляется в гнездо на нижней крышке замка. Эти планки имеют ряд поперечных насечек, облегчающих подгонку их длины по толщине двери.



Одинарный цилиндровый механизм накладного дверного замка, врезанный в дверь и соединённый с замком



1 — монтажная накладка; 2 — монтажный винт; 3 — поводковая планка



     Одинарные механизмы для врезных замков монтируются непосредственно на корпусе замка, после его врезки, через подготовленное в двери гнездо с креплением на штыковом (байонетном) запоре или на резьбе с фиксацией стопорным винтом, пропускаемым через переднюю планку замка. Резьбовая конструкция крепления цилиндрового механизма значительно упрощает регулировку монтажа по толщине двери.



б) Сдвоенные — для врезных дверных замков, управляемых ключом с двух сторон. По конструкции эти механизмы обычно изготовляются в одном общем корпусе круглого или вытянутого профиля с креплением на корпусе врезанного в дерево замка через подготовленное в двери сквозное гнездо и с фиксацией описанным выше стопорным винтом.

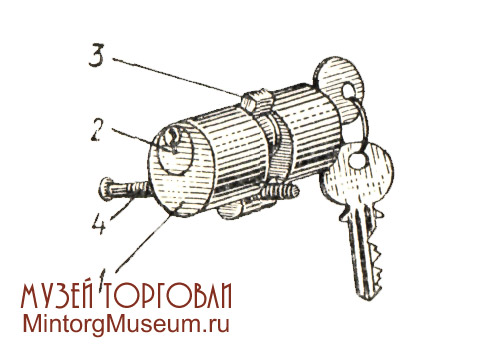

Сдвоенный цилиндровый механизм для врезного дверного замка (вариант с круглым корпусом)



1 — корпус механизма; 2 — сердечник (цилиндр); 3 — поводок (для перемещения ригеля); 4 — стопорный винт



Сдвоенный цилиндровый механизм для врезного дверного замка (вариант с фасонным, вытянутой формы, корпусом)





     Известны также сдвоенные цилиндровые механизмы, состоящие из двух отдельных разъемных одинарных механизмов, вставляемых в корпус замка самостоятельно с обеих сторон. Способ крепления этих механизмов исключает возможность их демонтажа с внешней стороны. Все сдвоенные цилиндровые механизмы обычно имеют один общий поводок, расположенный перпендикулярно к оси сердечника. Внешний и внутренний цилиндровые механизмы, работающие каждый самостоятельно, блокируются с этим поводком только при вставленном ключе.

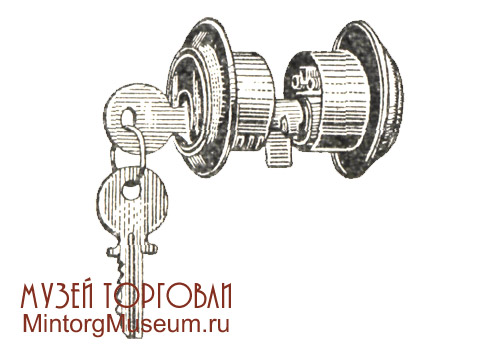

Сдвоенный разъёмный цилиндровый замок







     Дверные замки советского периода середины пятидесятых годов изготавливались в следующем ассортименте.



Дверные замки врезные:

а) трёх-, шестисувальдные с ригельным засовом и регулируемым роликовым фиксатором (катком) тульского образца, двухоборотные; б) шестисувальдные малогабаритные (80 х 70 мм) с ригельным засовом и нерегулируемым катком; в) пятисувальдные малогабаритные (81 х 48 мм) с одним ригельным засовом, двухоборотные с двусторонним (двухбородочным) ключом, многосерийный — не менее 150 серий; г) фалевые четырёх-, шестисувальдные с ригельным засовом и защёлкой, двухоборотные; д) то же, с рычагом отвода защёлки; е) цилиндровые фалевые с ригельным засовом и защёлкой, с рычагом отвода защёлки или без рычага отвода, двухоборотные, цилиндровый механизм сдвоенный; ж) цилиндровые с ригельным засовом и защёлкой, рычагом отвода защёлки и предохранителем, двухоборотные, цилиндровый механизм одинарный, управление изнутри — поворотной рукояткой, снаружи - ключом цилиндрового механизма; з) цилиндровые с одним ригельным засовом, двухоборотные, цилиндровый механизм сдвоенный фасонный; и) цилиндровые реечные малогабаритные с одним ригельным засовом, однооборотные; ригель — с реечной планкой, пе¬ремещается зубчаткой, закреплённой на сердечнике, цилиндровый механизм — двусторонний; к) защёлки фалевые без запорного устройства, применяемые только для фиксации в закрытом виде внутриквартирных дверей. Корпуса врезных замков дверных изготовлялись открытые (основание и крышка плоские) и глухие (основание или крышка коробчатые). Корпуса всех сувальдных и цилиндровых врезных замков дверных разборные. Основные варианты ручек для фалевых замков дверных: Г-образные — литые из бронзы, алюминиевых сплавов или чугуна; стальные кованые; то же армированные деревом; пластмассовые, кнопки круглые, штампованные из листовой латуни или стали; круглые пластмассовые или керамические с металлическими втулками и розетками; то же, овальные; стеклянные гранёные с металлической арматурой.



Врезной замок сувальдный с ригельным засовом и регулируемым фиксатором (катком)





а — общий вид; б — схема: 1 — передняя планка; 2 — основание (нижняя крышка); 3 — ригель-засов; 4 — сувальда; 5 — ось сувальды; 6 — просечка в сувальде; 7 — направляющий штифт ригеля; 8 — винт регулировки фиксатора (катка); 9 — стойка фиксатора: 10 — ограничитель хода фиксатора; 11 — пружина фиксатора; 12 — скобка фиксатора; 13 — штифт фиксатора; 14 —ролик фиксатора; 25 — пружина сувальды

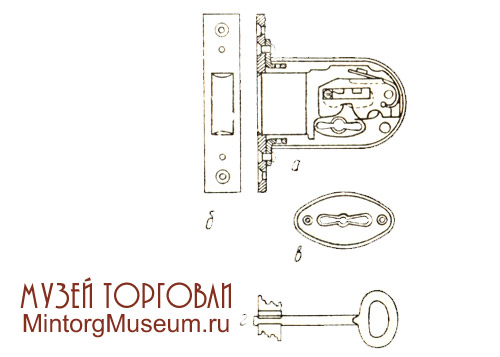

Врезной замок пятисувальдный двухоборотный малогабаритный (81 мм х 48 мм) с одним ригельным засовом



Комплектовался двумя накладками - ключевинами: а — замок со снятой крышкой; б — запорная планка; в — накладка-ключевина ; г — ключ (двусторонний)



Врезной замок фалевый четырех-, шестисувальдный с ригельным засовом и фиксатором в виде подпружиненного косого засова (защёлки)



1 — ригель-засов; 2 — косой засов (защёлка) с хвостовиком; 3 — поводок для отвода защёлки фалевой ручкой; 4 — пружина фалевого узла



Врезной замок фалевый четырех-, шестисувальдный с ригельным засовом, косым засовом (защёлкой) и рычагом для отвода защёлки ключом



1 — косой засов (защёлка) с хвостовиком; 2 — поводок для отвода защёлки фалевой ручкой с гнездом под квадратный стержень; 3 — рычаг для отвода защёлки ключом

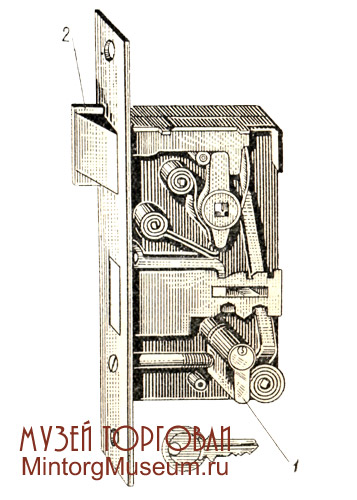

Врезной замок фалевый цилиндровый о ригельным засовом, защёлкой и рычагом для отвода защёлки ключом



1 — сдвоенный цилиндровый механизм с фасонным (вытянутой формы) корпусом; 2 — косой засов о направляющими бортиками

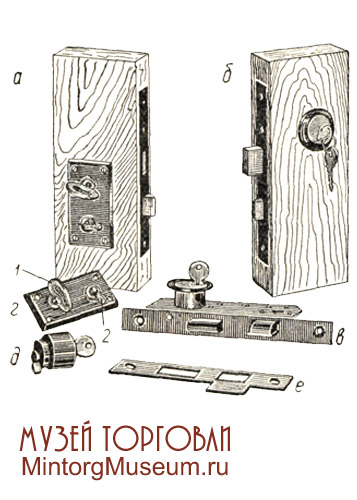

Врезной цилиндровый замок с ригельным засовом, защёлкой и предохранителем, двухоборотный, цилиндровый механизм одинарный на байонетном запоре (для входных дверей)



а — вид врезного замка с внутренней стороны двери; б — то же с внешней стороны двери; в — внешний вид замка в сборе с цилиндровым механизмом; г — панель управления с рукояткой для перемещения ригеля 1 и рычажком предохранителя 2; д —цилиндровый механизм с ключом; е — запорная планка

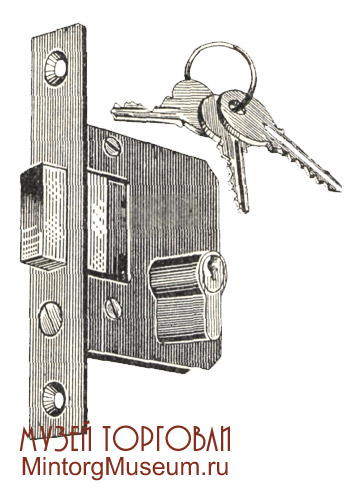

Врезной цилиндровый замок с одним ригельным засовом, двухоборотный; цилиндровый механизм сдвоенный с фасонным (вытянутым) корпусом

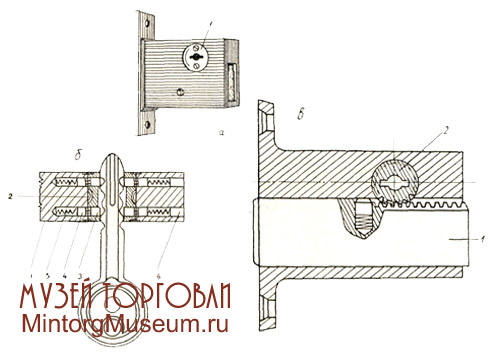

Цилиндровый малогабаритный замок с реечным ригелем, однооборотный



а — общий вид замка со встроенным в корпус двусторонним цилиндровым механизмом

б — схема цилиндрового механизма с двусторонним расположением штифтов и двусторонним ключом: 1 — корпус; 2 — сердечник; 3 — штифт в сердечнике; 4 — штифт в корпусе; 5 — пружина; 6 — заглушка

в — схема реечного сопряжения ригеля с сердечником: 1 — ригель-рейка; 2 — зубчатка на сердечнике



Защёлка фалевая врезная для внутриквартирных дверей

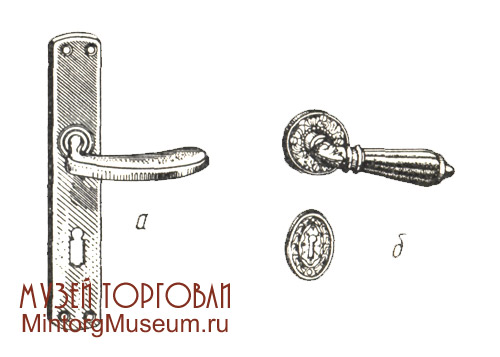

Ручки фалевые Г-образные литые из бронзы, алюминиевых сплавов или чугуна



а — комплект на планке; б—комплект на лапке (розетке) с ключевиной

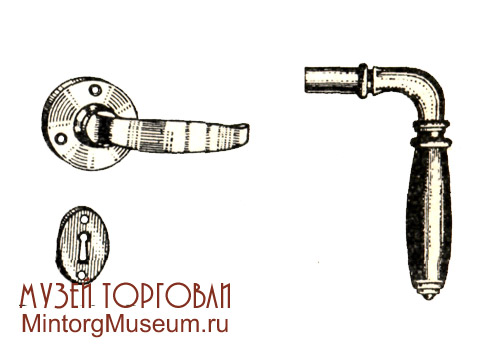

Ручки фалевые Г-образные



Слева - ручка фалевая Г-образная стальная, кованая, с ключевиной; справа - ручка фалевая Г-образная стальная, армированная деревом

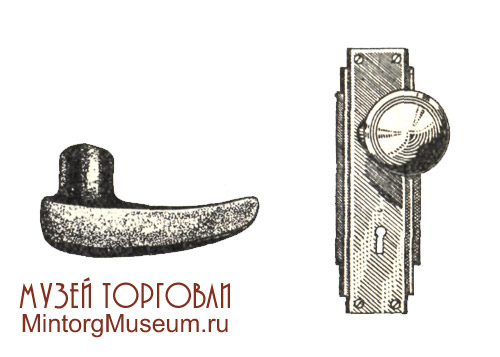

Ручки фалевые Г-образная и «шаровая» (кнопка)



Слева - ручка фалевая Г-образная пластмассовая с запрессованной металлической арматурой; справа – ручка фалевая «шаровая» (кнопка) металлическая, штампованная, на планке

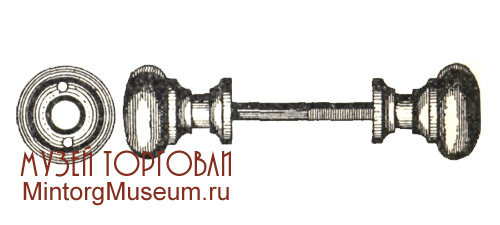

Ручки фалевые «шаровые» (кнопки) пластмассовые, керамические и другие с металлической арматурой

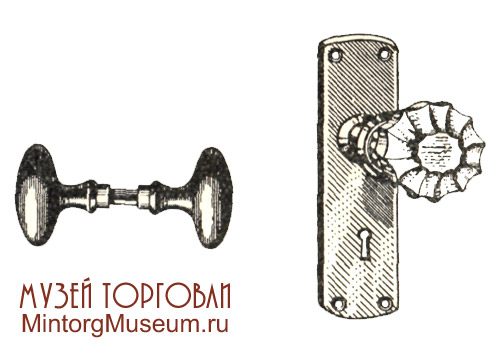

Ручки фалевые



Слева – ручки фалевые овальные – пластмассовые или керамические, армированные металлическими втулками и кольцами; справа – ручка фалевая стеклянная гранёная с металлической арматурой на планке



     Основные размеры дверных врезных замков по ГОСТ 5089 — 56:

а) ключевое расстояние (расстояние от центра ключевины до наружной плоскости передней планки) — 45 и 55 мм;

б) длина корпуса (коробки) по глубине гнезда в дереве — 70 мм (для замков с ключевым расстоянием 45 мм) и 80 мм (для замков с ключевым расстоянием 55 мм),

в) расстояние между центром ключевины и центром квадрата фалевого узла — 65 мм; г) размер квадратного гнезда фалевого узла — 8 х 8 мм;

д) длина квадратного стержня фалевого узла — 80 и 100 мм.





3амки дверные накладные:

а) четырёхсувальдные типа «Москва» со сдвоенными круглыми засовами, защёлкой, рычагом отвода защелки и предохранителем, двухоборотные; управление с обеих сторон круглым однобородонным ключом; отвод защелки изнутри также рычажком; изготовлялись в «правом» и «левом» вариантах

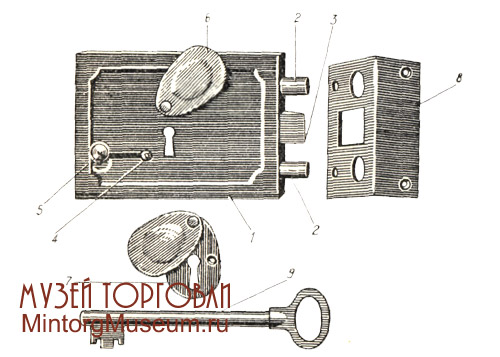

Замок накладной сувальдный двухоборотный типа «Москва»



Замок накладной сувальдный двухоборотный со сдвоенными круглыми ригельными засовами, защёлкой, рычагом отвода защелки и кнопочным предохранителем типа «Москва»: 1 — корпус (коробчатый штампованный); 2 — ригельный засов; 3 — защёлка (косой засов); 4 — рычажок перевода защёлки; 5 — кнопка предохранителя; 6 —поворотная личинка ключевины (лицевая); 7 — ключевина с поворотной личинкой (внешняя); 8 — запорная коробка; 9 — ключ



б) цилиндровые с одной защёлкой, полуоборотные, с предохранителем, управление изнутри — ручкой, снаружи — ключом, предохранитель кнопочный на верхней поверхности или автоматический в виде расположенного рядом с засовом скошенного подпружиненного выступа, который срабатывает автоматически при закрывании двери, в последних открывание защёлки каким-либо лезвием, вводимым в зазор между замком и запорной коробкой, исключалось

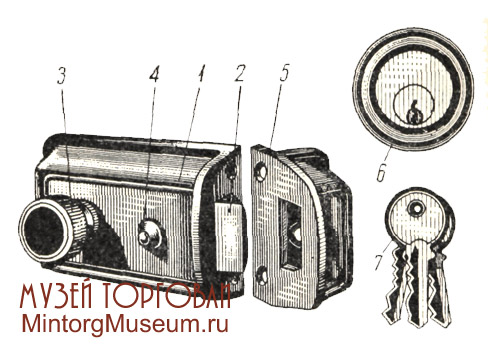

Замок-защёлка накладной цилиндровый полуоборотный



Замок-защёлка накладной цилиндровый полуоборотный с одинарным цилиндровым механизмом и предохранителем; 1 — корпус (коробчатый) литой; 2 — защёлка (косой засов); 3 — рукоятка отвода защёлки; 4 — кнопка предохранителя; 5 — запорная коробка (литьё), 6 — цилиндровый механизм с монтажным кольцом; 7 — ключи



в) цилиндровые со сдвоенными круглыми, скошенными па торцах ригельными засовами, работающими по вертикали, с кнопочным предохранителем и предохранительной переговорной цепью, однооборотные, управление изнутри — поворотной ручкой, снаружи — ключом с автоматическим сбрасыванием цепи; применялись как для обычных, так и для раздвижных дверей

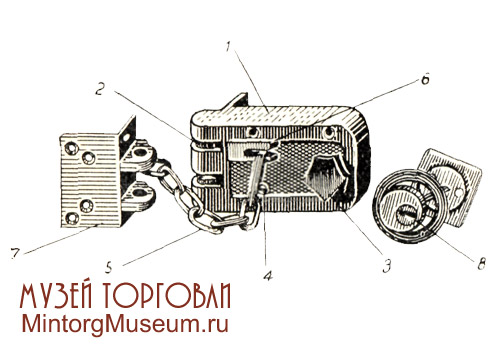

Замок накладной цилиндровый однооборотный



Замок накладной цилиндровый однооборотный со сдвоенными ригельными засовами, кнопочным предохранителем и предохранительной цепью с автоматическим сбрасыванием от ключа: 1 — корпус литой из цветных сплавов; 2 — ригельный засов с вертикальным перемещением; 3 — рукоятка управления ригелем; 4 — кнопка предохранителя; 5 — предохранительная (переговорная) цепь; 6 — запорное гнездо цепи; 7 — запорная угловая планка с ушками под ригельные засовы; 8 — цилиндровый механизм (одинарный) в сборе



г) семисувальдные с одной защёлкой, полуоборотные, с кнопочным предохранителем; сувальдный механизм смонтирован отдельно в трубчатой обойме, приклёпанной к нижней крышке корпуса; управление изнутри — рычажком или поворотной ручкой, снаружи — плоским торцовым ключом; подпружиненный сувальдный узел под нажимом торцового ключа соответствующего профиля входит и зацепление с поводком, который при полуобороте ключа отводит защёлку.

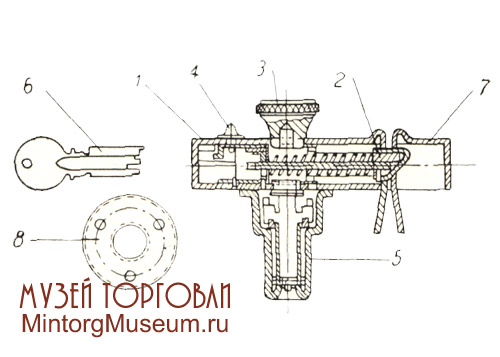

Замок-защёлка накладной семисувальдный, полуоборотный с кнопочным предохранителем



Замок-защёлка накладной семисувальдный, полуоборотный с кнопочным предохранителем: 1 — корпус (коробчатый) штампованный; г — косой засов (защёлка); 3 — рукоятка отвода защёлки; 4 — кнопка предохранителя; 5 — сувальдный узел в круглой трубчатой обойме; 6 — торцовый плоский ключ; 7 — запорная коробка; 8 — монтажная накладка-ключевина



     Для однопольных дверей, открывающихся наружу, применение накладных замков не рекомендовалось ввиду сложности врезки запорной коробки и меньшей надежности крепления корпуса.

     Основные размеры замков дверных накладных по ГОСТ 5089—56:

а) ключевое расстояние — 55 и 60 мм,

б) длина корпуса (коробки) — не более 100 мм,

в) регулировка цилиндрового механизма на толщину двери — от 44 до 64 мм.

     Кроме описанных видов замков дверных, представляют интерес следующие конструкции. Дверной замок малогабаритный с одинарным или сдвоенным цилиндровым механизмом; такие замки часто изготовляли с трубчатым корпусом, что до минимума упрощает монтаж их в дверях. Дверной врезной цилиндровый замок с роликовым фиксатором (катком), эта конструкция весьма практична для внутриквартирных дверей и не требует применения фалевых ручек. То же, с крюкообразным ригельным засовом специально для раздвижных дверей. Дверной врезной замок с цилиндровым механизмом, встроенным внутрь фалевой ручки, с автоматическим предохранителем. Накладной замок-задвижка сувальдный с массивным ригельным засовом; управление изнутри — поворотной рукояткой, снаружи — ключом.

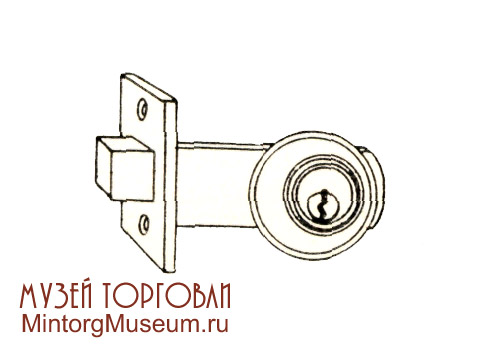

Замок дверной врезной малогабаритный с цилиндровым механизмом

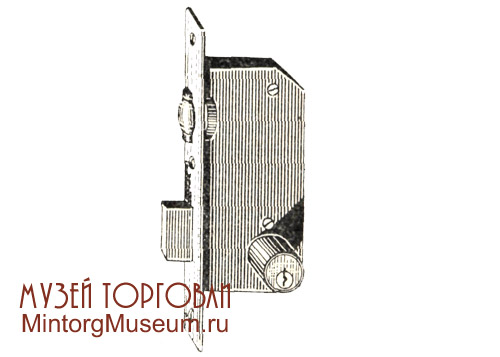

Замок дверной врезной цилиндровый двухоборотный с роликовым фиксатором (катком)

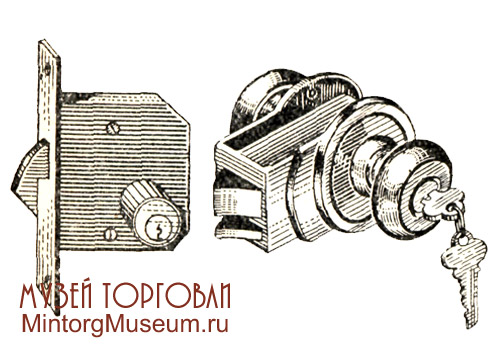

Замок дверной врезной цилиндровый для раздвижных дверей и Замок дверной врезной с цилиндровым механизмом, встроенным в фалевую ручку

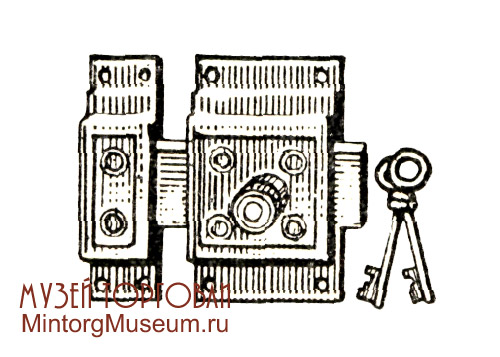

Замок-задвижка накладной с сувальдным механизмом





     Известны были также замки дверные электрические дистанционного действия, представляющие собой обычные замки-защёлки, укомплектованные электромагнитом. При включении тока нажимом кнопки электромагнит оттягивает засов и открывает дверь. Такие замки дверные применяются в основном для входных дверей, открываемых с верхнего этажа.

     Отделка замков дверных: врезные замки — окрашенные, оцинкованные или оксидированные с никелированными лицевыми и запорными планками, реже цельноникелированные. Внешняя арматура (ключевина, розетки, ручки и др.) имеет защитно-декоративное покрытие — никелирование, хромирование, цветное азотирование, цветное анодирование (для литья из алюминиевых сплавов), окраску или другую отделку, однородную для всего комплекта. Накладные замки - окрашенные, никелированные, хромированные. Наиболее был распространён вариант окраски нитроэмалями или эмалями горячей сушки в комбинации с никелированием или хромированием засовов и арматуры. Цилиндровые механизмы никелированные, хромированные, иногда без покрытия (полированные). Ключи для дверных замков всех видов — никелированные или хромированные. Монтажные шурупы — с защитнодекоративным покрытием, гармонирующим с отделкой корпуса.

     Требования к качеству дверных замков (ГОСТ 538 — 56): минимальное число секретов для замков трёхсувальдных - 12, четырёхсувальдных — 18, цилиндровых — 1000, цилиндровых реечных — 150, для остальных — по ТУ поставщиков; свободный и плавный ход подвижных частей и узлов; надежная фиксация засовов в установленном положении; прочное без слабины и перекосов крепление деталей; концентричность монтажных отверстий с раззенковками и выштамповками под головки шурупов; плотное прилегание сувальд и других движущихся одна по другой деталей по всей плоскости сопряжения; прочная заштамповка пружин в сувальдах, обеспечивающая взаимную параллельность этих пружин (одна общая пружина для нескольких сувальд не допускалась); плоскость торца опущенного засова — заподлицо с поверхностью передней планки замка с допуском ±0,5 мм, окраска прочная, без пятен, морщин, пузырей, посторонних включений, следов кисти, непрокрашенных мест, отлипа и других пороков, нарушающих товарный вид изделия.

     Для проверки качества дверных замков отбирали 5%, но не менее 5 шт. Осмотр по внешнему виду производится невооружённым глазом. Исправность механизма проверялась запиранием и отпиранием замков с обеих сторон на полное число оборотов, причём испытывались все прилагаемые к замку ключи. Надёжность секретности проверяли однотипным ключом другой серии, при этом проверяемый механизм не должен срабатывать. Фиксацию ригеля испытывали нажимом руки на торец выведенного засова, который при этом не должен был опускаться (проскакивать) в корпус. Качество цилиндровых замков дверных проверяли на соответствие следующим требованиям: а) свободный вход и выход ключа в одном определённом для этой конструкции положении; б) безотказная работа механизма при положении ключа рабочей гранью как вверх, так и вниз. Провёртывание сердечника при неполностью вставленном ключе, а также выход ключа в любом положении сердечника, кроме исходного, не допускались.

     Маркировка: на лицевой стороне штамповкой или отливкой (на литых корпусах) ставилась марка предприятия, а на изделиях 2-го сорта также клеймо «2с». Допускалась маркировка утверждённым товарным знаком па лицевой поверхности. Дверные замки комплектовались монтажными шурупами соответствующих размеров. Фалевые дверные замки комплектовались также двумя ручками, квадратным стержнем со стопорными винтами или шпильками, двумя накладками или двумя отдельными ключевинами и двумя кольцевыми розетками. Дверные замки сложной конструкции комплектовались инструкцией для потребителя. Все металлические поверхности дверных замков, кроме крашеных, до упаковки покрывали тонким слоем нейтрального масла. Дверные замки цилиндровые, а также фалевые всех видов упаковывали по одному комплекту в картонные коробки с наклейкой фирменных этикеток. Допускалась раздельная упаковка комплектов фалевых ручек в коробки. Другие дверные замки могли упаковываться по-комплектно в бумагу. Транспортная упаковка всех видов дверных замков — в сухие деревянные ящики по 40—50 штук одного сорта, при этом в одном ящике допускалась укладка не более четырех замков одной секретности. Вес ящика до 50 кг брутто. Монтажные шурупы разрешалось укладывать в каждый ящик отдельным пакетом.

     Рациональное использование и уход за дверными замками заключается прежде всего в правильном монтаже: а) тщательная очистка посадочных гнезд в дереве от стружки и опилок, которые могут засорить открытый механизм; б) достаточные размеры гнёзд под корпус замка и цилиндровый механизм для свободной их посадки; в) прирезка корпуса и запорной планки (или коробки) заподлицо с боковой гранью двери, при этом потайные головки должны быть полностью утоплены в своих гнездах; г) цилиндровый механизм монтируется так, чтобы ключ входил в паз сердечника рабочей (зубчатой) гранью вверх; д) при монтаже цилиндрового механизма ключ должен быть вынут; е) поводковая планка с насечкой на одинарных цилиндровых механизмах после обрезки по толщине двери не должна зажимать узел рукоятки; ж) смазка цилиндровых механизмов не допускается, т. к. даже слегка загустевшее масло тормозит свободное движение штифтов-сувальд в каналах сердечника и корпуса этого механизма; з) монтажные винты крепления цилиндровых механизмов в накладных дверных замках при толщине двери менее 50 мм оказываются слишком длинными, в этом случае их следует укоротить. Для этой цели некоторые заводы изготовляли эти винты с проточкой шейки в нижней части стержня, что облегчает удаление излишней длины.



Замки на этой странице нашего музея

Замки мебельные на этой странице музея

Замки навесные на этой странице

Электрозамки дистанционные на другой странице

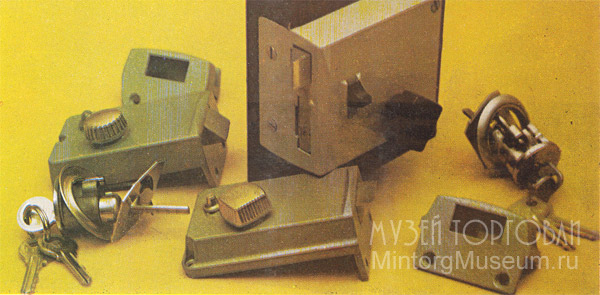

Замки назкадные ЗН-3А, ЗН-2А (два вида)







     Замки дверные конца 70-х и в 80-е годы. Одни из распространённых моделей ЗН-3А и ЗН-2А.

     Замок накладной ЗН-3А - с цилиндровым механизмом, засовом и защёлкой. Цена 5 рублей.

     Замок накладной ЗН-2А (два вида) - с цилиндровым механизмом, засовом и защёлкой. Цена 3 рубля 60 копеек.
