Замки мебельные
3амки мебельные предназначаются для запирания мебельных ящиков и дверец, сундуков, шкатулок и т. д.
По назначению различаются: замки мебельные шкафные, ящичные, универсальные (для ящиков и дверец), сундучные, рояльные (для откидных крышек и шторных дверец) и шкатулочные. По способу монтажа различаются: врезные (вдолбные), врезаемые внутрь борта дверцы или ящика; прирезные, монтируемые в открытом гнезде на внутренней стороне борта; прикладные — с коробчатым корпусом, который крепится на мебели без врезки в дерево.

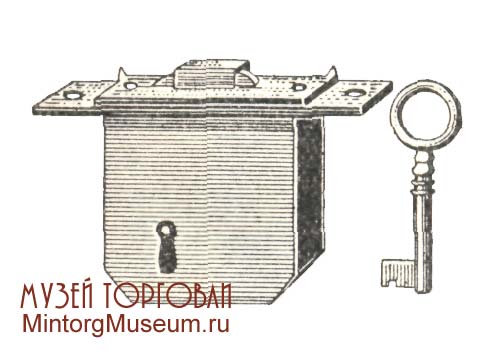

Замок мебельный универсальный для ящиков и дверец
Замок мебельный универсальный для ящиков и дверец, с комбинированной ключевиной, врезной, сувальдный

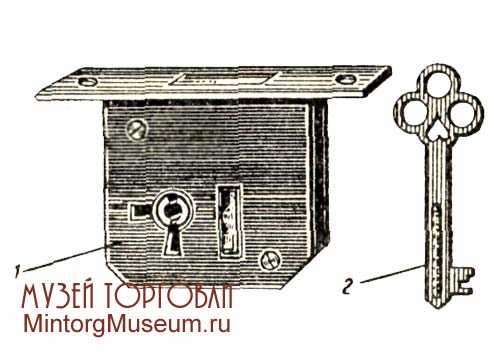

Замок мебельный универсальный для ящиков и дверец

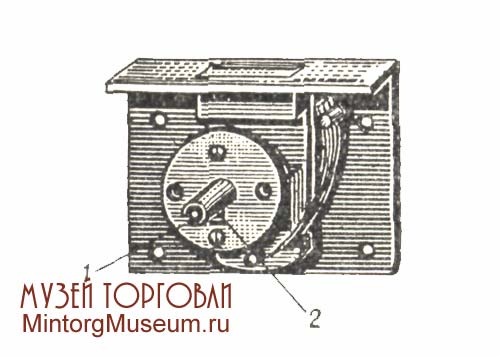

Замок мебельный универсальный для ящиков и дверец, с перекладной крышкой и направляющей трубкой на ключевине, прирезной, сувальдный: 1 — перекладная крышка; 2 — направляющая трубка на ключевине

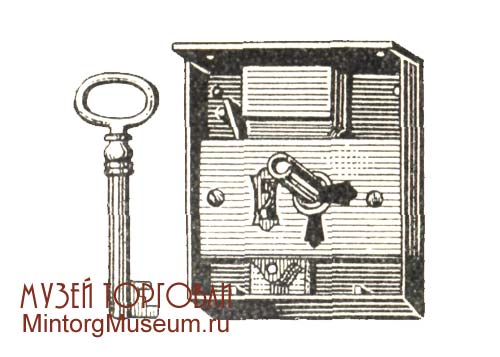

Замок мебельный универсальный для ящиков и дверец
Замок мебельный универсальный для ящиков и дверец, с комбинированной ключевиной и направляющей трубкой, прикладной, сувальдный
По конструкции механизма делятся на бессувальдные, сувальдные и цилиндровые.
3амки мебельные универсальные обычно имеют две ключевые щели, расположенные под прямым углом от одного общего центра, что позволяет монтировать их как в горизонтальном, так и в вертикальном положении. Некоторые универсальные прирезные мебельные замки для этой цели имеют съемные перекладные крышки, позволяющие соответственно менять положение ключевой щели. Мебельные замки, в т.ч. универсальные, выпускались «правые» и «левые» — для дверец, открывающихся вправо или влево. Некоторые виды универсальных мебельных замков, пригодные не только для горизонтального и вертикального монтажа, но одновременно и для правых и левых дверец, имеют две ключевины, расположенные по обе стороны ригеля.

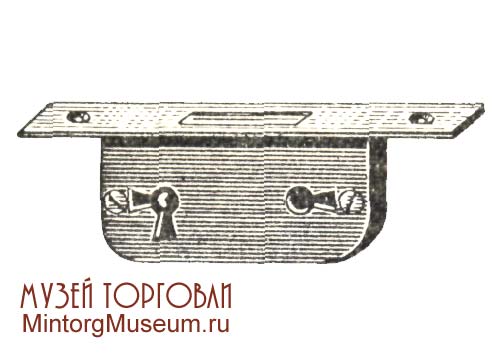

Замок мебельный универсальный для ящиков и дверец
Замок мебельный универсальный для ящиков и дверец, с двумя отдельными ключевинами
Основной ассортимент мебельных замков был следующий. Мебельные универсальные врезные, прирезные и прикладные — все трёхсувальдные. Рояльные с двусторонней подпружиненной защелкой на ригеле — врезные трёхсувальдные. Мебельные универсальные цилиндровые — прирезные, цилиндровый механизм и крышка переставляются как для горизонтального и вертикального монтажа, так и для «правых» и «левых» дверец.
Замок рояльный врезной

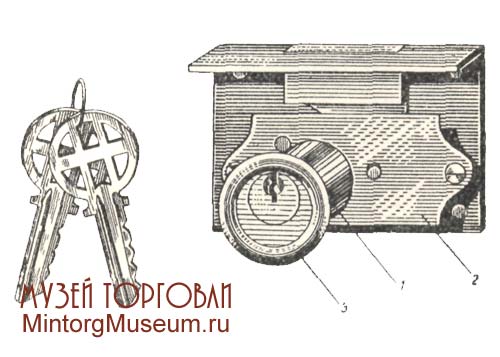

Замок мебельный универсальный с цилиндровым механизмом
Шкафные замки-шпингалеты со сквозным раздвижным засовом для одновременного запирания шкафных дверец с верхнего и нижнего торцов изготовлялись с обычными сувальдными замочными механизмами. Сундучные прирезные со сдвоенным горизонтальным ригельным засовом и двумя скобками на запорной планке — бессувальдные и трёхсувальдные. Известен также вариант сундучного бессувальдного замка с одно- или двусторонним шипом на запорной планке, который при опускании крышки автоматически защёлкивается подпружиненными ригелями. Шкатулочные врезные или прирезные с горизонтальным одинарным или сдвоенным ригельным засовом и соответственно с одним или двумя штифтами на запорной планке, иногда делались со скобками, заменяющими штифты.
Замок-шпингалет с раздвижными засовами для шкафных дверец
Замок-шпингалет с раздвижными засовами для шкафных дверец: 1 — сувальды; 2 — ключевина с направляющей втулкой; 3 — раз¬движные засовы полукруглого профиля; 4 — монтажная скобка; 5 — запорная планка

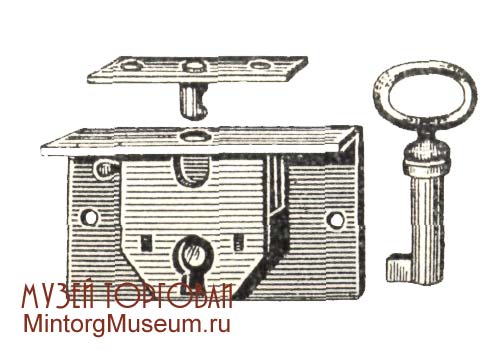

Замок сундучный сувальдный

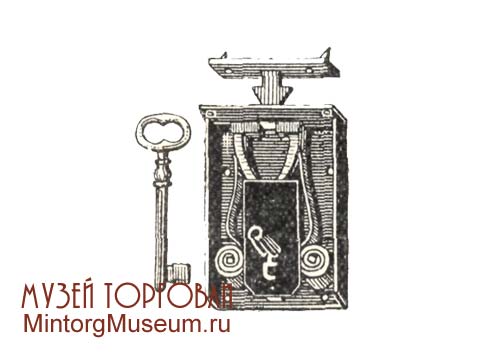

Замок сундучный бессувальдный, полуоборотный, с защёлкой
Замок шкатулочный бессувальдный с одинарным ригельным засовом

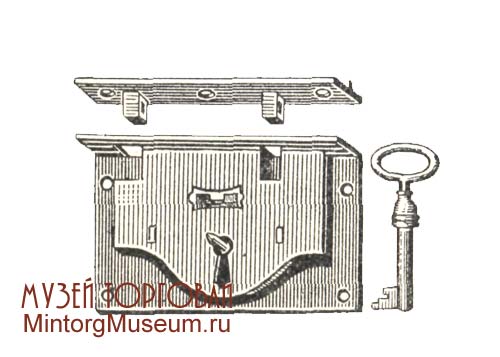

Замок шкатулочный со сдвоенным засовом
Ключи для мебельных замков изготовляли в основном трубчатые, реже плоские. Для первых в центре ключевины имеется направляющий штифт, иногда с выступающей трубкой, для вторых — направляющая втулка. Каждый замок комплектовался двумя ключами.
Замок мебельный для ящиков и дверец
К замкам мебельным относятся также защёлки, применяемые только для фиксации дверец в закрытом положении. Наиболее распространены защёлки шарикового типа, размер планки 22 х 14 мм и 28 х 16 мм, диаметр шарика соответственно 8 и 10 мм. Используются в основном для тумбочек.
Защёлка мебельная шариковая
Все детали корпусов и механизмов мебельных замков, исключая цилиндровые механизмы, штифты и крепеж, — штампованные из тонколистовой стали или биметалла толщ. 1,0—1,5 мм. Ригельные засовы — составные пластинчатые сварные или клёпаные. Ключи трубчатые — литые из ковкого чугуна или стальные горячештампованные, иногда холодноштампованные, со сверленными трубками. Распространены были также ключи составные из свернутой трубки с приклёпанными или приваренными головкой и бородкой. Последние допускались только для комплектования простейших замков. Детали мебельных замков должны были иметь защитно-декоративное покрытие, внешние по¬верхности их должны были быть полированными. Требования к качеству мебельных замков (ГОСТ 6673—53): а) минимальное число секретов для бессувальдных — не менее 8 для каждой серии, для трёхсувальдных — не менее 20; б) засов во втянутом положении должен находиться заподлицо с наружной поверхностью планки замка, западание допускалось не более 0,25 мм.
Проверка качества, уход и рациональное использование те же, что и для замков дверных. Упаковка: комплектно с запорными планками, ключами и шурупми в картонные коробки или бумажные пакеты (пачки), а затем в ящики, весом до 50 кг брутто. Количество замков мебельных одинаковой секретности в одной коробке или одном пакете допускалось: для бессувальдных — не более 4, для трёхсувальдных — не более 2. Цилиндровые замки мебельные в каждом ящике должны быть разной секретности.
