Кнопки электрические звонковые

      Кнопки электрические звонковые предназначаются для замыкания и размыкания слаботочных (напряжением до 36 в) цепей питания электрических звонков.



      Наибольшее распространение к шестидесятым годам получили кнопки круглые и панельковые с корпусом прямоугольной формы.







Кнопка звонковая круглая









      Электрические звонковые кнопки относятся к электротоварам. Кнопки представляют собой однополюсные контактные устройства, смонтированные в пластмассовом или металлическом корпусе. Для крепления кнопки шурупами в корпусе её имелись отверстия. Замыкание электрической сети производилось нажатием на подвижную головку 6.

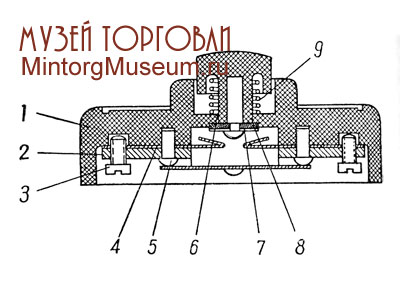

Схематический разрез звонковой кнопки



Схематический разрез звонковой кнопки: 1 — корпус; 2 — клемма; 3 — винт; 4 — неподвижный контакт; 5 — заклепка; 6 — головка; 7 — подвижный контакт; 8 — резиновая шайба; 9 — пружина







     Такая конструкция допускает монтаж нескольких кнопок на общей металлической планке, для чего на корпусе кнопки имеются специальные выемки. Эти кнопки использовались для установки у дверей коммунальных квартир. Панельковые кнопки были снабжены съёмной пластмассовой рамкой, под которой могла быть укреплена табличка с фамилией абонента или другими данными.









Кнопка звонковая панельковая











     Размеры кнопок: круглой — наибольший диаметр 55 мм; прямоугольной — длина 93 мм, ширина 36,5 мм, высота 21 мм. Вес кнопки 30—40 г.



     Качество электрических звонковых кнопок проверяется внешним осмотром. При нажатии на головку последняя должна свободно, без заеданий, перемещаться в корпусе. При нормальной нагрузке кнопка должна выдерживать до 30 тысяч включений.



     Изготовлялись кнопки предприятиями местной промышленности. Марка завода-изготовителя выпрессовывалась на нижней стороне корпуса. Кнопки укладывались в картонные коробки. Хранить их следовало в помещениях с температурой не ниже 5° и относительной влажностью воздуха 50—70%.
