Насосы торговые

     Насосы торговые применялись для перекачки жидкостей: пива, кваса, растительного масла, керосина и др. (за исключением кислот); наиболее были распространены насос пивной ручной и насос ручной системы Бахтина.





Насос пивной ручной

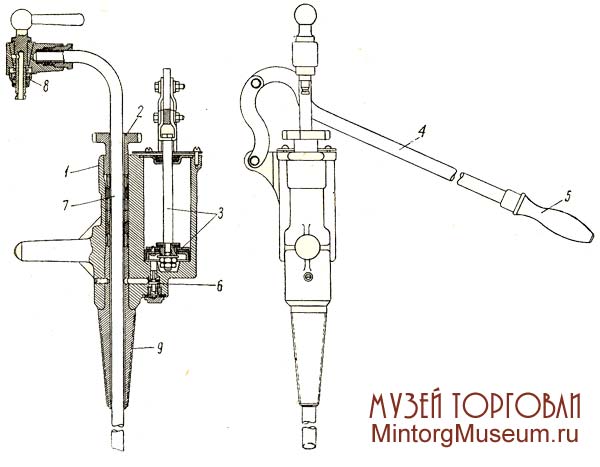

     Насос пивной ручной использовался для пива, кваса, морса и других напитков. Состоял из корпуса 1 с двумя параллельно соединенными цилиндрами 2. В одном из них находился шток с манжетой 3. Шток приводился в действие рычагом 4, имевшем на конце рукоятку 5. В нижней части этого цилиндра насоса находился клапан 6, открывавшийся под действием сжимаемого в цилиндре воздуха. Через второй цилиндр насоса проходила трубка 7, согнутая в верхней части под углом 90°, на конце трубки был установлен кран 8. Насос крепился к бочке хвостовиком 9, имевшем форму опрокинутого конуса с резьбой. После создания в бочке избыточного давления пиво поступало в трубку, а затем вытекало через кран.

      Основные размеры (в мм): высота (без трубки) 500, длина 230, ширина 120, длина трубки 1100—1400. Вес насоса 5,5 кг. Производительность насоса 5—10 литров в минуту. Корпус, клапан, хвостовик, пробка крана и корпус крана изготовлялись из алюминия 27, а трубка — из дюралюминия марки Д-1-ЦМ-583-39. Наружная поверхность корпуса насоса окрашивалась нитрокраской любого цвета, хвостовик не окрашивался. Пружины клапана, крана и кольца - замковые цинковались, а наружная поверхность узла крана полировалась.

     При приёмке насоса проверялись качество сборки и внешняя отделка. Работа насоса проверялась путём накачивания воздуха в баллон ёмкостью 15 л до давления 1 атм. Насосы укомплектовывались основными деталями согласно спецификации. Маркировались наименованием завода-изготовителя и годом выпуска. Изготовлялись по ТУ 71—53 Мининистерства торговли СССР.





Насос ручной для керосина

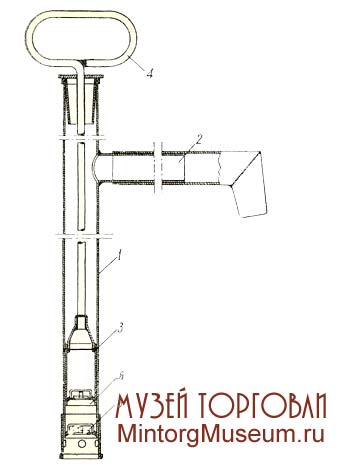

     Насос ручной системы Бахтина применялся для растительного масла, керосина и других жидкостей. Состоял из следующих основных частей: металлического цилиндрического корпуса 1, патрубка-воронки 2, поршня 3, штока 4 с приёмным 5 и обратным 6 клапанами. Изготовлялся из кровельной стали или белой жести толщиной 0,5—0,8 мм.

      Наружная часть насоса, изготовленная из кровельной стали, должна была иметь прочное, светлое и блестящее цинковое покрытие по всей длине поверхности изделия. Насос испытывался на течь. Производительность около 10 литров в минуту. Основные размеры (в мм): высота 1135, диаметр сливного наконечника 34; вес 3,6 кг. Марка завода-изготовителя и сортность отмечались на верхней части корпуса насоса — «Насос Бахтина НВ-1».

     Хранить насос следовало в таре в сухом помещении. Насос изготавливался по ТУ 2351—57 Министерства торговли РСФСР и Министерства местной промышленности РСФСР.
