Электрогравёр





     Электрогравёр — электроприбор для гравёрных работ по металлу, стеклу и пластмассе, резьбы по дереву, пластикату, линолеуму, чеканки по металлу, выколотки по коже.







Электрогравёр

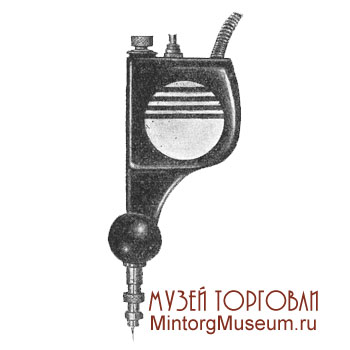

     Электрогравёр состоит из разъёмного пластмассового корпуса с ручкой револьверного типа, внутри которой вмонтированы вибратор (электромагнит с якорем) с регулятором хода якоря; штока якоря с возвратной пружиной; патрона для крепления рабочих насадок — граверных, чеканящих и режущих инструментов или для гравировки по металлу, стеклу и пластмассам; ножей для резания картона, тонких досок, тканей и вырезки тканей по шаблону; ножей для резьбы по дереву, пластикатам и линолеуму, а также для мелких долбёжных работ; бойки для чеканки по металлу и выколотки рисунков на коже.







Инструменты и приспособления к электрогравёру

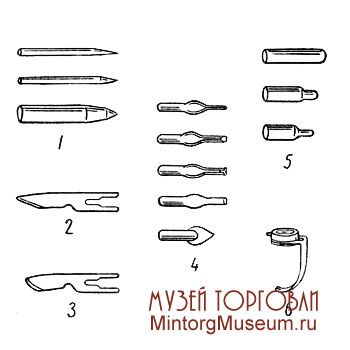

1 — иглы для гравировки по металлу, стеклу и пластмассам; 2 — нож широкий; 3 — нож узкий толщиной до 2,4 мм; 4 — ножи для художественной резьбы но дереву и пластмассе; 5 — бойки для чеканки по металлу; 6 — подставка для изменения глубины резания ножами







     Для включения в сеть электрогравёр снабжён несъёмным соединительным шнуром длиной не менее 2,5 м, армированным штепсельной вилкой.

     Принцип действия электрогравёра состоит в следующем: при включении прибора якорь вибратора совершает поступательно-возвратные движения с частотой 100 раз в секунду, которые посредством штока передаются патрону с закреплённой в нём рабочей насадкой.

     Габаритные размеры электрогравёра (в мм): 185 х 35 х 70; вес около 800 г. Потребляемая им мощность 15—20 вт.



     Электрогравёр в начале шестидесятых годов выпускался по ТУ на одно номинальное напряжение 127 или 220 в переменного тока. Пластмассовые детали прибора должны быть блестящими, без трещин, царапин и других дефектов; винты крепежных деталей — завёрнуты до отказа и предохранены от самопроизвольного отвинчивания. Поверхности штока якоря вибратора, патрона штока и подставки должны иметь прочную хромировку.



     Маркировка, содержащая наименование или товарный знак изготовителя, тип электрогравёра, номинальное напряжение в в, частоту в гц, потребляемую мощность в вт и год выпуска, наносились путём декалькомании или выпрессовывалась на корпусе прибора.



     Электрогравёры вместе с прилагаемыми к ним насадками и принадлежностями, инструкциями и паспортами упаковывались в картонные коробки, которые для транспортирования упаковывались в деревянные ящики.
