Аппарат для продажи растительного масла

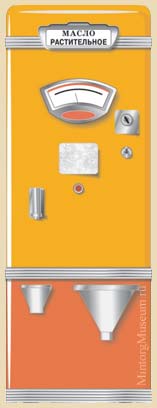

     Аппарат для продажи растительного масла (модель АТ-28ДI Киевского завода торгового машиностроения)

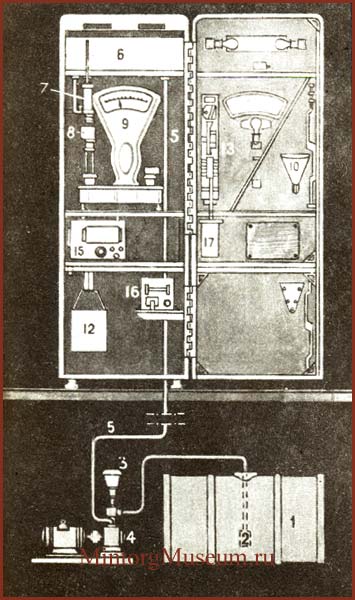

1 - Бочка в подсобном помещении; 2 - Фильтр; 3 - Заливочная воронка насоса; 4 - Насос; 5 - Маслопровод; 6 - Резервуар; 7 - Бачок объёмного дозирования; 8 - Бачок весового дозирования; 9 - Весы; 10 - Сливная воронка с патрубком; 11 - Сливная чаша; 12 - Бачок для сбора пролитого масла; 13 - Монетный механизм; 14 - Кнопка; 15 - Электрический щиток; 16 - Программный датчик монетного механизма; 17 - Касса

I. Автомат готов выдать покупателю отмеренную дозу масла.

II. Монетный механизм проверил опущенную монету. Покупатель нажал кнопку 14, соленоидный клапан бачка 8 открылся, и масло выливается в подставленную посуду.

III. Стрелка весов дошла до нуля, замкнулся контакт электрической цепи, и соленоидный клапан бачка 8 закрылся, а клапан бачка 7 открылся. масло льётся в бачок 8 до тех пор, пока стрелся весов не достигнет определённого деления шкалы.

IV. Клапан бачка 7 закрывается, и в бачок поступает масло из верхнего резервуара 6. Верхний резервуар автоматически наполняется маслом из бочки 1.
